Dimensionnement de Tuyauterie de Chauffage
Sur base des données d'entrées type de fluide (eau), température du fluide, type de tuyau (acier, cuivre, multicouche), débit du fluide, notre outil vous permet de calculer le diamètre idéal pour votre tuyauterie de chauffage.
Mis à jour le
Installation
ρ = 971,8 kg/m³ · μ = 0,354 mPa·s à 80 °C
Débit — par la puissance, ou en direct
Q = P / (1,13 × ΔT) · conversion m³/h ⇄ L/s automatique
Critères de sélection
Introduction au calcul de diamètre de tuyauterie
Dimensionner une tuyauterie de chauffage consiste à trouver, pour un débit donné, le plus petit diamètre qui respecte à la fois une perte de charge linéique admissible et une vitesse de fluide maximale. Ces deux critères sont interdépendants : à débit constant, réduire le diamètre augmente la vitesse, et donc les pertes de charge.
Le matériau du tube intervient par sa rugosité intérieure (k, en mm) : plus la paroi est lisse (cuivre, PEX, multicouche), plus elle laisse passer de débit pour une même perte de charge. Notre calculateur balaye toute la gamme de diamètres du tube sélectionné (acier, cuivre, PP, PEX, PE100, fonte, multicouche) et retient le plus petit diamètre conforme, c'est-à-dire l'optimum économique.
- Perte de charge linéique : 20 à 100 Pa/m par défaut dans le calculateur. La fourchette de confort habituellement retenue en chauffage est de 50 à 100 Pa/m ; nous ouvrons la borne basse à 20 Pa/m car un seuil à 50 Pa/m peut ne laisser aucun diamètre commercial conforme sur les tronçons à faible débit, où la perte de charge tombe naturellement sous ce seuil.
- Vitesse du fluide : 2 m/s au maximum par défaut — c'est la borne haute de l'échelle par diamètre détaillée à l'étape 5, et non une valeur applicable à tous les DN.
Ces trois réglages (ΔP min, ΔP max, vitesse max) sont des valeurs de départ, pas des limites imposées : ils se modifient dans le panneau Critères de sélection du calculateur, et le diamètre retenu se met à jour en conséquence. Les seuils de perte de charge et l'échelle de vitesses proviennent du Guide Bâtiment Durable de Bruxelles Environnement (fiche « Dimensionner les conduites pour diminuer les pertes de charge », mise à jour du 2 avril 2019), référencée en marge de cette page.
Explication de la méthode de calcul
Dans le cadre du dimensionnement du diamètre de tuyauterie, nous avons besoin des informations suivantes :
- La température du fluide (°C)
- La nature du fluide (eau, glycol, huile, etc.) afin de déterminer la viscosité
- Le type de tuyau (acier, cuivre, PVC, etc.) afin de déterminer la rugosité
- Le débit du fluide (m3/h)
- La perte de charge admissible (Pa/m)
Lien entre le débit et la puissance d'une installation
La puissance et le débit sont deux grandeurs liées : il faut environ 1,16 kWh pour élever 1 m³ d'eau de 1 °C (ρ × cp / 3600, avec cp = 4,18 kJ/(kg·K)). À partir de la puissance à transporter et de l'écart de température entre départ et retour (ΔT), on déduit donc le débit que la tuyauterie doit véhiculer :
Débit ↔ puissance
P : puissance thermique (kW) · Q : débit volumique (m³/h) · ΔT : écart de température (°C)
Le ΔT de dimensionnement dépend du type d'émetteur : plus il est faible, plus le débit, et donc le diamètre, est important à puissance égale. Valeurs usuelles selon les règles de l'art :
| Type d'émetteur / générateur | ΔT de dimensionnement |
|---|---|
| Radiateurs sur chaudière (régime 80/60 °C) | 15 à 20 °C |
| Radiateurs basse température / pompe à chaleur | 5 à 8 °C |
| Plancher chauffant | 5 à 10 °C |
| Eau glacée / batteries froides | 4 à 5 °C |
Première estimation du diamètre
Une fois le débit connu, on peut estimer directement un diamètre intérieur en se fixant une vitesse cible (par exemple 0,5 à 1 m/s en chauffage). C'est la formule de pré-dimensionnement la plus utilisée sur chantier, issue de la conservation du débit (Q = S × v) :
Pré-dimensionnement du diamètre
D : diamètre intérieur (m) · Q : débit volumique (m³/h) · v : vitesse cible du fluide (m/s)
Cette estimation donne un ordre de grandeur, mais elle ignore la rugosité du tube et la viscosité réelle du fluide. Pour valider le choix, il faut vérifier la perte de charge linéique : c'est l'objet des étapes suivantes, que notre calculateur applique à chaque diamètre commercial de la gamme.
Détermination du régime d'écoulement (Nombre de Reynolds)
Après avoir estimé le débit, la première étape consiste à calculer le nombre de Reynolds (Re) pour déterminer si l'écoulement du fluide est laminaire (stable et prévisible) ou turbulent (agité). Cette distinction conditionne directement le calcul des pertes de charge.
Nombre de Reynolds
Re : nombre de Reynolds (sans unité) · D : diamètre intérieur (m) · V : vitesse (m/s) · ρ : masse volumique (kg/m³) · μ : viscosité dynamique (Pa·s)
Calcul des pertes de charge (Darcy-Weisbach)
Nous utilisons ensuite l'équation de Darcy-Weisbach, la référence pour calculer les pertes de charge linéaires dues au frottement du fluide contre les parois du tuyau. La formule prend en compte le coefficient de frottement, qui est lui-même trouvé grâce à l'équation de Colebrook-White pour les régimes turbulents.
Cette relation entre nombre de Reynolds et perte de charge est non-linéaire et nécessite une résolution itérative.
Perte de charge linéaire — Darcy-Weisbach
ΔP : perte de charge (Pa) · λ : coefficient de frottement (Colebrook) · L : longueur (m) · D : diamètre intérieur (m) · V : vitesse (m/s)
Vitesse du fluide et critères de sélection
Enfin, le diamètre retenu doit respecter deux conditions simultanées : une perte de charge linéique modérée (50 à 100 Pa/m en cible de confort, 20 à 100 Pa/m dans le réglage par défaut du calculateur) et une vitesse de circulation ni trop élevée — bruit, érosion des coudes, usure du circulateur — ni trop faible, sous peine de favoriser les dépôts de boue et de piéger l'air.
La vitesse admissible n'est pas une valeur unique : elle croît avec le diamètre, car à débit égal une grande conduite génère beaucoup moins de perte de charge et de bruit. Échelle de référence :
- v = 0,4 m/s pour Ø ≤ DN20
- v = 1,0 m/s pour Ø < DN100
- v = 1,5 m/s pour Ø < DN150
- v = 2,0 m/s pour Ø ≥ DN150
Source : Bruxelles Environnement, Guide Bâtiment Durable, fiche « Dimensionner les conduites pour diminuer les pertes de charge » (mise à jour du 2 avril 2019). Le calculateur applique par défaut la borne haute de 2 m/s, réglable dans le panneau Critères de sélection ; à vous de la ramener à 0,4 ou 1 m/s si votre tronçon est un petit diamètre.

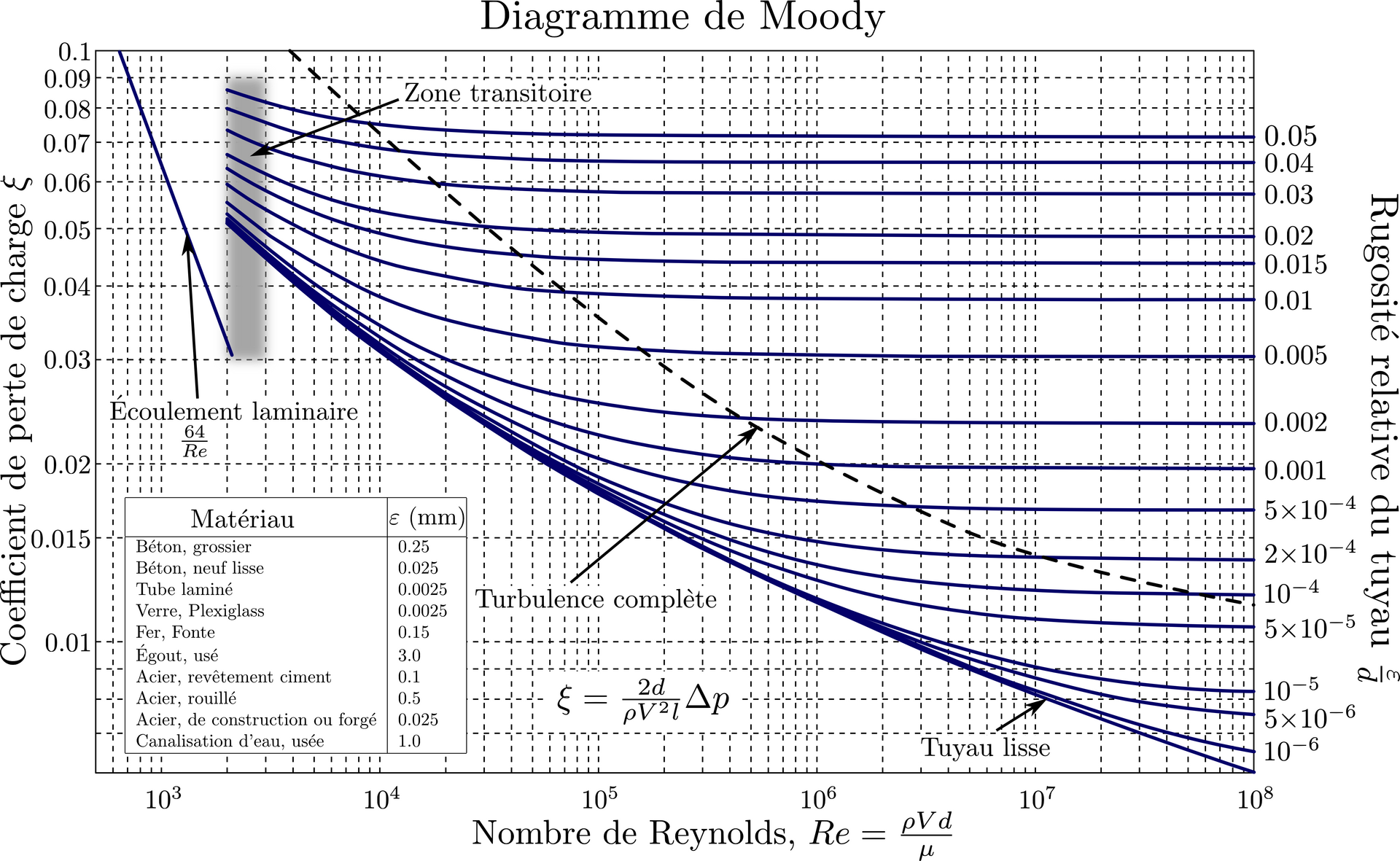

Diagramme de Moody : relation entre nombre de Reynolds et coefficient de frottement. D'après L. F. Moody, « Friction factors for pipe flow », Transactions of the ASME, vol. 66, 1944.
Abaque : quel diamètre de tuyau pour quelle puissance ?
Le tableau ci-dessous donne un ordre de grandeur du diamètre retenu par notre calculateur pour un réseau radiateurs classique : eau à 70 °C, ΔT de 20 °C, perte de charge visée entre 20 et 100 Pa/m et vitesse limitée à 2 m/s. Les tubes cuivre et multicouche sont désignés par leur diamètre extérieur × épaisseur, l'acier par son DN.
| Puissance | Débit (ΔT 20 °C) | Cuivre | Multicouche | Acier |
|---|---|---|---|---|
| 5 kW | 0,22 m³/h | 18 × 1,0 | 20 × 2 | DN 15 |
| 10 kW | 0,44 m³/h | 25 × 1,0 | 26 × 3 | DN 20 |
| 20 kW | 0,88 m³/h | 28 × 1,0 | 32 × 3 | DN 25 |
| 30 kW | 1,31 m³/h | 35 × 1,5 | 40 × 3,5 | DN 32 |
| 50 kW | 2,19 m³/h | 42 × 1,5 | 50 × 4 | DN 40 |
| 100 kW | 4,38 m³/h | 54 × 2,0 | 63 × 4,5 | DN 50 |
⚠️ Valeurs indicatives pour un tronçon principal. Un ΔT plus faible (pompe à chaleur, plancher chauffant) multiplie le débit et impose souvent un diamètre supérieur : utilisez le calculateur ci-dessus avec vos hypothèses réelles.
Eau glycolée et pompe à chaleur : quel impact sur le diamètre ?
Dès qu'un réseau est exposé au gel (liaison extérieure de pompe à chaleur, capteurs géothermiques, batteries en toiture), l'eau est additivée d'éthylène glycol (MEG) ou de propylène glycol (MPG), typiquement à 30-40 %. Ce mélange change sensiblement les propriétés du fluide, et donc le dimensionnement :
- Viscosité plus élevée : à basse température, un mélange glycolé est nettement plus visqueux que l'eau. Le nombre de Reynolds chute, le coefficient de frottement λ augmente, et les pertes de charge s'envolent, d'autant plus que l'écoulement peut repasser en régime laminaire.
- Chaleur spécifique plus faible : pour transporter la même puissance, il faut un débit plus important qu'avec de l'eau pure.
- ΔT réduit : les pompes à chaleur travaillent avec un écart de température faible (souvent 5 K), ce qui multiplie encore le débit par rapport à un réseau radiateurs à ΔT 20 K.
Résultat : à puissance égale, un circuit de PAC à l'eau glycolée demande souvent un à deux diamètres commerciaux de plus qu'un circuit radiateurs à l'eau pure. Notre calculateur intègre les propriétés réelles (viscosité, masse volumique, chaleur spécifique) de l'eau et des mélanges MEG/MPG de 30 à 50 % à la température de service : sélectionnez simplement votre fluide dans la liste pour en tenir compte automatiquement.
Pourquoi choisir un tuyau à faible rugosité ?
Tout simplement parce qu’une paroi intérieure bien lisse laisse l’eau glisser sans créer de frottement. Et moins de frottements, c'est moins de perte de charge. À l'usage, cela fait une vraie différence :
- Sur la consommation électrique : le circulateur fournit moins d’effort pour le même débit car les pertes de charge linéiques sont plus faibles, donc la consommation électrique baisse.
- Sur la durabilité : le calcaire et les dépôts accrochent moins, le risque d’encrassement diminue. Le circuit reste performant plus longtemps et vos équipements sont mieux protégés.
Ainsi opter pour un tuyau à faible rugosité, comme le PER, le PEX ou le multicouche, garantit un système plus performant, plus économique et plus fiable.
Pourquoi optimiser son diamètre de tuyauterie ?
En tuyauterie, plusieurs critères pèsent dans la balance, et ils tirent dans des directions opposées.
- Un diamètre de tuyauterie trop petit entraîne une vitesse de fluide trop élevée, augmentant les pertes de charge (pertes de puissance) et le bruit.
- Un diamètre de tuyauterie trop grand augmente les coûts de l'installation (pose, fourniture) et peut entraîner des problèmes de condensation.
- Un diamètre trop grand augmente les coûts d'isolation
Mauvais dimensionnement de tuyauterie : quelles implications ?
Un mauvais dimensionnement de tuyauterie peut avoir de nombreux impacts. Tout d'abord, le débit du fluide peut être insuffisant pour chauffer correctement le bâtiment. Cela peut entraîner des températures insuffisantes dans certaines pièces, des problèmes de confort thermique et une consommation énergétique plus élevée.
Quand les tuyaux sont trop petits, l'installation peut devenir bruyante en raison de la vitesse excessive du fluide : à débit égal, un fluide se déplace plus vite dans un petit diamètre. La perte de charge supplémentaire oblige aussi le circulateur à travailler sur un point de fonctionnement défavorable, ce qui augmente sa consommation et son usure.
Un réseau mal dimensionné complique enfin l'équilibrage hydraulique : les circuits les plus favorisés « volent » le débit des circuits défavorisés, ce qui se traduit par des radiateurs tièdes en bout de réseau et des écarts de température entre pièces, même avec une chaudière correctement dimensionnée.
Comment ce calcul est vérifié
Le moteur hydraulique de cet outil est couvert par une suite de tests automatisés, construite sur des références indépendantes plutôt que sur ses propres résultats. Les écarts ci-dessous sont ceux réellement mesurés par ces tests.
- Vérité analytique en laminaire : sous Re = 2300, la perte de charge calculée coïncide avec la loi de Hagen-Poiseuille (ΔP/L = 32·μ·v/D²) à 0,044 % — soit la limite de l'arrondi à 0,1 Pa/m du moteur, et non une erreur de modèle. C'est une équivalence mathématique exacte, pas un ajustement.
- Équation de Colebrook résolue à rebours : le coefficient de frottement λ retourné en régime turbulent est réinjecté dans l'équation de Colebrook-White ; le résidu reste sous 2,7 × 10⁻⁴ sur les cas testés (cuivre Ø20 à acier Ø80).
- Cohérence physique : continuité vérifiée (v = 4Q/πD²), décroissance de la perte de charge quand le diamètre augmente à débit constant, et progression monotone de λ à travers la zone critique 2300 < Re < 4000, où le coefficient remonte de la droite laminaire vers la courbe turbulente conformément au diagramme de Moody.
- Entrées dégradées : diamètre, débit, viscosité ou masse volumique nuls ou négatifs renvoient un résultat neutre, jamais
NaN— aucun résultat aberrant ne peut être affiché.
Références
- C. F. Colebrook, « Turbulent flow in pipes, with particular reference to the transition region between the smooth and rough pipe laws », Journal of the Institution of Civil Engineers, 1939.
- L. F. Moody, « Friction factors for pipe flow », Transactions of the ASME, vol. 66, 1944.
- H. Blasius, « Das Ähnlichkeitsgesetz bei Reibungsvorgängen in Flüssigkeiten », VDI-Forschungsheft 131, 1913.
- Bruxelles Environnement, Guide Bâtiment Durable — « Dimensionner les conduites pour diminuer les pertes de charge », mise à jour du 2 avril 2019 (seuils de perte de charge et vitesses admissibles par diamètre).
- Cochebat, Règles professionnelles — Canalisations de chauffage et de conditionnement d'air, 1re édition, décembre 2021.
- CRC Handbook of Chemistry and Physics : masse volumique et viscosité dynamique de l'eau.
- Pertes de charge linéiques uniquement. Coudes, tés, vannes et robinetterie ne sont pas comptés : utilisez Pertes de charge singulières pour les ajouter, ou Perte de charge totale pour traiter un réseau complet.
- Un tronçon à la fois, à débit constant et en régime permanent établi. L'outil ne calcule ni l'équilibrage hydraulique du réseau, ni le point de fonctionnement du circulateur, ni les coups de bélier.
- Entre Re = 2300 et 4000, le régime est physiquement instable : le λ y est interpolé linéairement entre les deux bornes. La valeur affichée est un ordre de grandeur, pas une prédiction fiable — évitez de dimensionner dans cette zone.
- Les diamètres intérieurs proviennent des gammes commerciales tabulées dans l'outil. Pour un tube particulier, vérifiez la cote réelle du fabricant : un écart de 1 mm sur un Ø16 change la perte de charge de plus de 30 %.
- Les propriétés des mélanges glycolés sont interpolées à la température de service saisie. En dessous de 0 °C et au-delà de 50 % de glycol, appuyez-vous sur les fiches techniques du fabricant.
- Résultat indicatif d'aide à la conception. Pour un marché ou une note de calcul contractuelle, faites valider le dimensionnement par un bureau d'études.
