Compensation de dilatation : bras de flexion et lyre en U
Dimensionnez les bras de flexion et lyres de dilatation nécessaires pour absorber l'allongement thermique des canalisations — longueur du bras, bras et largeur de la lyre — selon le matériau du tube.
Mis à jour le
Allongement à compenser
Allongement du tronçon entre deux points fixes — obtenu avec l'outil Dilatation thermique (ΔL = α × L₀ × ΔT).
Tuyauterie
Pourquoi compenser la dilatation thermique ?
Sous l'effet de la chaleur, les matériaux se dilatent. Dans un réseau de chauffage dont la température passe de 20 °C au repos à 70 °C ou plus en service, chaque tronçon droit s'allonge de plusieurs millimètres. Si la conduite est bloquée entre deux points rigides, cette dilatation empêchée se transforme en forces de poussée considérables : plusieurs tonnes sur un tube acier de moyen diamètre. Non maîtrisées, ces forces provoquent :
- La déformation, le flambage ou la rupture des canalisations.
- L'arrachement des supports, colliers de fixation et points fixes sous-dimensionnés.
- Des fuites aux raccords (soudures, brasures, sertissages) et la détérioration des équipements raccordés (chaudières, pompes, vannes).
- Des nuisances acoustiques : claquements et grincements de la tuyauterie qui « travaille » à chaque cycle de chauffe.
Le principe de la compensation est simple : au lieu de s'opposer à la dilatation, on l'oriente vers des zones du réseau capables de l'absorber par flexion élastique : un changement de direction du tracé, une lyre, ou à défaut un compensateur mécanique.
Avant de dimensionner la compensation, déterminez l'allongement exact de la conduite avec notre outil de calcul de dilatation linéaire : c'est cette valeur ΔL qui sert d'entrée au calcul ci-dessus.
Méthode de calcul du bras de flexion

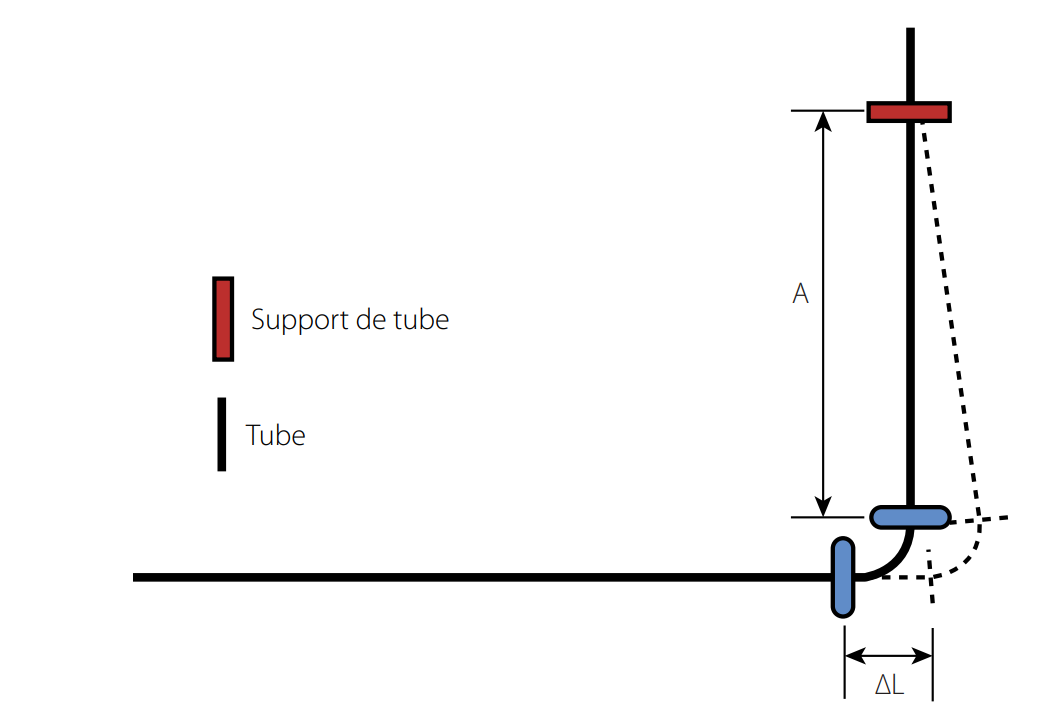

La méthode la plus courante consiste à utiliser la flexibilité du tube lui-même : la branche perpendiculaire au tronçon qui se dilate se comporte comme un ressort à lame et fléchit pour absorber l'allongement. Pour que la contrainte de flexion reste admissible pour le matériau, cette branche (le bras de flexion) doit avoir une longueur minimale L donnée par :
Bras de flexion
L : Longueur minimale du bras de flexion (mm) · C : Constante du matériau, sans dimension (intègre son module d'élasticité et sa contrainte admissible) · d : Diamètre extérieur du tube (mm) · ΔL : Dilatation à compenser (mm)
Pour une lyre en U, l'allongement du tronçon se répartit entre les deux bras du U : chacun ne reprend que la moitié de la dilatation totale. La formule devient :
La constante C dépend du matériau : plus le tube est rigide, plus le bras doit être long pour fléchir sans dépasser la contrainte admissible. Pour le PEX et le multicouche, le calculateur retient les valeurs du Tableau 13 des Règles professionnelles de décembre 2021 ; pour l'acier, le cuivre et le polypropylène, les valeurs conventionnelles des guides fabricants (L, d et ΔL en mm) :
| Matériau du tube | Constante C |
|---|---|
| Acier | 65 |
| Cuivre | 61 |
| PEX-AL (multicouche) | 30 |
| PP-AL | 20 |
| PEX | 12 |
| PP | 9,5 |
Exemple de calcul
Soit un tronçon de 20 m en tube cuivre 22x1,5 sur un réseau de chauffage subissant un échauffement d'environ 30 K. La dilatation linéaire vaut environ ΔL = 10 mm. La longueur minimale du bras de flexion en L est :
Si le tracé est rectiligne et impose une lyre en U, chaque bras de la lyre ne reprend que 5 mm : LU = 61 × √(22 × 5) ≈ 640 mm, avec une largeur de lyre d'environ 0,5 × LU, soit 320 mm. C'est exactement le calcul effectué par l'outil ci-dessus.
Bras en L, bras en Z, lyre en U ou compensateur axial : que choisir ?
La compensation « naturelle », qui consiste à exploiter les coudes existants du tracé, est toujours la solution à privilégier, car elle ne coûte rien d'autre qu'un supportage adapté. Les dispositifs artificiels ne s'imposent que sur les longues lignes droites ou lorsque la place manque.
| Solution | Principe | Avantages | Limites |
|---|---|---|---|
| Bras en L | Changement de direction naturel : la branche perpendiculaire fléchit. | Gratuit, aucun composant ajouté, fiable. | Nécessite un coude dans le tracé et la longueur libre L calculée. |
| Bras en Z | Double coude : la branche intermédiaire absorbe la dilatation des deux tronçons. | Compense deux tronçons à la fois, compact. | La branche intermédiaire doit rester libre de fléchir (supportage coulissant). |
| Lyre en U | Compensateur formé sur une ligne droite ; chaque bras reprend ΔL/2. | Adaptée aux longues lignes droites, sans pièce d'usure, durée de vie illimitée. | Encombrement important (déport de la conduite), pertes de charge supplémentaires. |
| Compensateur axial | Soufflet métallique ou manchon élastomère absorbant le mouvement dans l'axe du tube. | Très compact, idéal en gaine technique ou local exigu. | Pièce d'usure à durée de vie limitée ; exige guidage précis et points fixes reprenant la poussée hydrostatique. |
Points fixes et points de guidage : diriger la dilatation
Un compensateur ne fonctionne que si la dilatation est dirigée vers lui. C'est le rôle du couple point fixe / point de guidage :
- Le point fixe (PF) bloque totalement la conduite (collier lourd ancré dans la structure). Il découpe le réseau en tronçons de dilatation indépendants et doit être dimensionné pour reprendre les efforts de réaction du compensateur ainsi que, dans le cas d'un compensateur axial, la poussée hydrostatique, qui peut être très élevée.
- Le point de guidage ou support coulissant (PG) laisse la conduite glisser librement dans son axe tout en empêchant tout déplacement latéral (flambage). Les colliers standards avec garniture ne serrent pas le tube et font office de guides.
Les règles de conception à respecter :
- Un seul compensateur entre deux points fixes. Deux compensateurs sur le même tronçon se partageraient la dilatation de manière incontrôlée.
- Placer le compensateur (lyre ou soufflet) au milieu du tronçon si possible, pour répartir l'allongement de part et d'autre et diviser par deux le débattement à absorber de chaque côté.
- Les bras de flexion calculés doivent rester libres de fléchir : aucun collier serré ni point fixe sur la longueur L, car un support rigide placé dans le bras annule la compensation.
- Ne jamais implanter de point fixe sur un raccord ou un organe (vanne, pompe) : on ancre toujours sur le tube courant, à proximité des équipements pour les protéger des efforts.
- Les dérivations partant d'un tronçon qui se dilate doivent disposer de leur propre flexibilité (bras en L sur le piquage), sinon elles travaillent en cisaillement.
Ces principes de mise en œuvre sont ceux des référentiels français. Pour le chauffage, la référence actuelle est le recueil de Règles professionnelles « Canalisations hydrauliques des installations de chauffage et de conditionnement d'air » publié en décembre 2021 par la FFB et Cochebat : il a été rédigé pour combler le vide laissé par l'annulation du NF DTU 65.10 en 2017, et consacre un chapitre entier aux bras flexibles, lyres et points fixes. Pour la plomberie sanitaire, le NF DTU 60.1 impose de prendre en compte la dilatation des canalisations et la liberté de mouvement aux traversées de parois.
Le cas des tubes en matériaux de synthèse (PER, multicouche, PP)
Les tubes plastiques cumulent deux propriétés opposées : ils se dilatent beaucoup plus que les métaux (le PER s'allonge 12 à 17 fois plus que l'acier pour le même échauffement selon les valeurs retenues, le multicouche environ 2 fois plus), mais leur module d'élasticité très faible les rend beaucoup plus faciles à fléchir. Résultat visible dans les constantes du tableau ci-dessus : un bras de flexion en PEX (C = 12) est environ 5 fois plus court qu'en acier (C = 65) à dilatation égale.
En pratique :
- Pose apparente : la compensation reste indispensable (bras en L, lyres), mais les longueurs nécessaires sont modestes ; le point critique est plutôt l'aspect visuel du serpentage entre supports, d'où des distances de supportage réduites.
- Pose encastrée ou sous fourreau : la dilatation est contenue par l'enrobage et se traduit par une contrainte interne que le matériau supporte ; on ne prévoit généralement pas de compensateur, mais on ménage la liberté de mouvement aux sorties et aux traversées de parois.
- Multicouche (PEX-AL) : l'âme aluminium réduit fortement la dilatation par rapport au PER nu, mais rigidifie le tube : le bras nécessaire est donc plus long qu'en PEX (C = 30 contre 12). Les deux effets se compensent partiellement.
Abaque : longueur des bras de lyre pour tube acier
Pour une lecture rapide sur chantier, le tableau ci-dessous donne la longueur minimale de chaque bras de lyre (en mètres) pour un tube acier, selon le diamètre nominal et l'allongement ΔL à compenser. La largeur de la lyre se prend à environ la moitié du bras. La lyre est aussi appelée boucle de dilatation, compensateur en U ou en oméga, ou encore « tube d'évitement » sur les réseaux d'air comprimé — c'est le même dispositif.
| Tube acier | Ø ext. (mm) | ΔL = 10 mm | ΔL = 20 mm | ΔL = 30 mm | ΔL = 50 mm |
|---|---|---|---|---|---|
| DN 25 | 33,7 | 0,84 m | 1,19 m | 1,46 m | 1,89 m |
| DN 32 | 42,4 | 0,95 m | 1,34 m | 1,64 m | 2,12 m |
| DN 40 | 48,3 | 1,01 m | 1,43 m | 1,75 m | 2,26 m |
| DN 50 | 60,3 | 1,13 m | 1,60 m | 1,95 m | 2,52 m |
| DN 65 | 76,1 | 1,27 m | 1,79 m | 2,20 m | 2,84 m |
| DN 80 | 88,9 | 1,37 m | 1,94 m | 2,37 m | 3,06 m |
| DN 100 | 114,3 | 1,55 m | 2,20 m | 2,69 m | 3,47 m |
| DN 125 | 139,7 | 1,72 m | 2,43 m | 2,98 m | 3,84 m |
| DN 150 | 168,3 | 1,89 m | 2,67 m | 3,27 m | 4,22 m |
Bras de lyre LU = 65 × √(d × ΔL/2), en millimètres — chaque bras ne reprend que la moitié de l'allongement. Pour un bras libre en L ou en Z (qui reprend tout l'allongement), multipliez la valeur lue par 1,41 ; pour un autre matériau, utilisez le calculateur ci-dessus.
Comment ce calcul est vérifié
Le moteur de cet outil est couvert par une suite de 15 tests automatisés construite sur des références externes, et non sur ses propres sorties.
- La formule est celle des Règles professionnelles de décembre 2021 (FFB / Cochebat) : L = C × √(d × ΔL). Les constantes des tubes PEX (12) et multicouche (30) sont celles de leur Tableau 13, reprises ligne à ligne dans les tests. La largeur de lyre à la moitié du bras correspond à leur règle de conception l₂ = l₁/2.
- Les tableaux publiés sur cette page sont générés par le moteur — constantes C et abaque acier. Une divergence entre l'affiché et le calculé est donc impossible, et des valeurs témoins de l'abaque sont recalculées hors du moteur.
- Les diamètres extérieurs sont ceux des séries normalisées : NF EN 10220 pour l'acier (du DN 15 au DN 800), NF EN 1057 pour le cuivre, contrôlés valeur par valeur dans les tests.
- Recoupement avec l'outil Dilatation thermique : l'allongement qu'il calcule pour l'exemple publié (20 m de cuivre, échauffement de 30 K, soit 10,2 mm), réinjecté ici, retrouve le bras de 0,90 m à moins de 1 %.
- Robustesse aux saisies dégradées : champ vide, valeur nulle, négative ou aberrante ne produisent aucun résultat — jamais de valeur fantaisiste présentée comme un dimensionnement.
Références
- Règles professionnelles « Canalisations hydrauliques des installations de chauffage et de conditionnement d'air — métalliques et matériaux de synthèse » (FFB / Cochebat, 1re édition, décembre 2021) — formule du bras flexible, Tableau 13 des constantes des tubes de synthèse, conception des lyres (l₂ = l₁/2) et des points fixes. cochebat.org.
- DTU 65.10 (P 52-305, octobre 2000, annulé en 2017 sans être remplacé par un autre DTU) — ancienne référence des canalisations d'eau chaude ou froide sous pression ; son §3.6 traitait la dilatation. Les Règles professionnelles ci-dessus en reprennent le rôle pour le chauffage.
- NF EN 10220 (tubes acier — dimensions et masses linéiques) et NF EN 1057 (tubes cuivre pour l'eau et le gaz) — séries des diamètres extérieurs utilisées par le calculateur.
- MÜPRO — Compensation des dilatations : guide illustré des dilatateurs en L et en U, points fixes et supports coulissants. muepro.fr.
- Nussbaum — Les mathématiques de la dilatation linéaire : guide fabricant des bras de flexion et lyres, avec constantes par système. nussbaum.ch.
- Réseaux du bâtiment jusqu'à 110 °C. Constantes et méthode correspondent aux canalisations de chauffage et de distribution d'eau, le domaine des Règles professionnelles de 2021. Les réseaux vapeur et les tuyauteries industrielles relèvent d'une analyse de flexibilité complète (NF EN 13480-3).
- L'allongement ΔL est une donnée d'entrée. Déterminez-le d'abord avec l'outil Dilatation thermique (ΔL = α × L₀ × ΔT), puis reportez-le ici.
- Le bras calculé doit rester libre de fléchir : colliers coulissants uniquement, aucun point fixe sur sa longueur. Les efforts transmis aux points fixes et la poussée hydrostatique des compensateurs axiaux se dimensionnent avec la documentation du fabricant du compensateur.
- La largeur de lyre à 0,5 × bras est une règle de conception, cohérente avec la règle l₂ = l₁/2 des Règles professionnelles. Les fabricants de lyres préformées publient des dimensions plus précises pour leurs produits : elles priment pour un matériel catalogue.
